Les branchements électriques domestiques constituent le cœur même du confort et de la sécurité dans nos foyers modernes. Loin d'être un simple assemblage de fils et de prises, ces systèmes complexes requièrent une expertise pointue et une attention particulière aux normes en vigueur. De la conception initiale à l'intégration des dernières technologies intelligentes, chaque étape du processus joue un rôle crucial dans la création d'une installation électrique fiable et efficace. Que vous soyez un propriétaire curieux ou un professionnel chevronné, comprendre les subtilités des branchements domestiques vous permettra de mieux appréhender les enjeux de l'électricité résidentielle et d'optimiser votre consommation énergétique.
Conception des circuits électriques résidentiels
La conception des circuits électriques résidentiels est une étape fondamentale qui nécessite une planification minutieuse et une compréhension approfondie des besoins énergétiques du foyer. Vous devez prendre en compte de nombreux facteurs tels que la superficie de la maison, le nombre d'occupants, et les appareils électriques qui seront utilisés. Une conception bien pensée garantit non seulement la sécurité des habitants mais aussi l'efficacité énergétique de l'ensemble de l'installation.
L'un des aspects cruciaux de la conception est la répartition équilibrée des charges électriques. Il est essentiel de distribuer les différents circuits de manière à éviter toute surcharge potentielle. Par exemple, les appareils énergivores comme le four ou le lave-linge doivent disposer de leurs propres circuits dédiés. Cette approche permet de prévenir les risques de surchauffe et de court-circuit, tout en assurant un fonctionnement optimal de chaque équipement.
De plus, la flexibilité future doit être intégrée dès la phase de conception. Avec l'évolution rapide des technologies domestiques, il est judicieux de prévoir des circuits supplémentaires ou des espaces dans le tableau électrique pour d'éventuelles extensions. Cette anticipation vous évitera des travaux coûteux et fastidieux à l'avenir, notamment si vous décidez d'installer des équipements comme des panneaux solaires ou une borne de recharge pour véhicule électrique.
Types de branchements domestiques courants
Les branchements domestiques se déclinent en plusieurs types, chacun adapté à des besoins spécifiques en termes de puissance et d'utilisation. Comprendre ces différentes configurations est essentiel pour choisir celle qui convient le mieux à votre habitation et à vos besoins énergétiques.
Circuit monophasé 230V
Le circuit monophasé 230V est le plus répandu dans les foyers français. Il est parfaitement adapté aux besoins électriques de la plupart des maisons et appartements. Ce type de branchement utilise deux conducteurs : un fil de phase et un fil de neutre, auxquels s'ajoute un fil de terre pour la sécurité. La tension de 230V est suffisante pour alimenter l'ensemble des appareils électroménagers courants, l'éclairage et les prises de courant standard.
Circuit triphasé 400V
Le circuit triphasé 400V est moins commun dans les installations résidentielles, mais il est parfois nécessaire pour les grandes propriétés ou les maisons équipées d'appareils particulièrement énergivores. Ce type de branchement utilise trois phases, un neutre et un conducteur de terre. Il permet une répartition plus équilibrée des charges électriques et est particulièrement adapté aux équipements nécessitant une puissance importante, comme certains systèmes de chauffage électrique ou les moteurs industriels.
Branchement en étoile vs triangle
Dans les installations triphasées, on distingue deux types de configurations : le branchement en étoile et le branchement en triangle. Le branchement en étoile est le plus courant dans les installations domestiques. Il offre l'avantage de fournir à la fois une tension de 230V entre phase et neutre pour les appareils classiques, et une tension de 400V entre phases pour les équipements plus puissants. Le branchement en triangle, quant à lui, est principalement utilisé dans les installations industrielles et n'est que rarement rencontré dans un contexte résidentiel.
Installations TT, TN et IT
Les schémas de liaison à la terre TT, TN et IT définissent la manière dont l'installation électrique est reliée à la terre. En France, le schéma TT (Terre-Terre) est le plus répandu dans les installations domestiques. Dans ce système, le neutre du transformateur et les masses des appareils sont reliés directement à la terre. Le schéma TN, où le neutre et la terre sont confondus, est plus fréquent dans les installations industrielles. Quant au schéma IT, il est principalement utilisé dans des environnements spécifiques comme les hôpitaux, où la continuité de service est primordiale.
Composants essentiels des branchements domestiques
Les branchements domestiques reposent sur un ensemble de composants clés qui assurent la distribution et la sécurité de l'installation électrique. Chaque élément joue un rôle spécifique et crucial dans le bon fonctionnement de votre réseau électrique domestique.

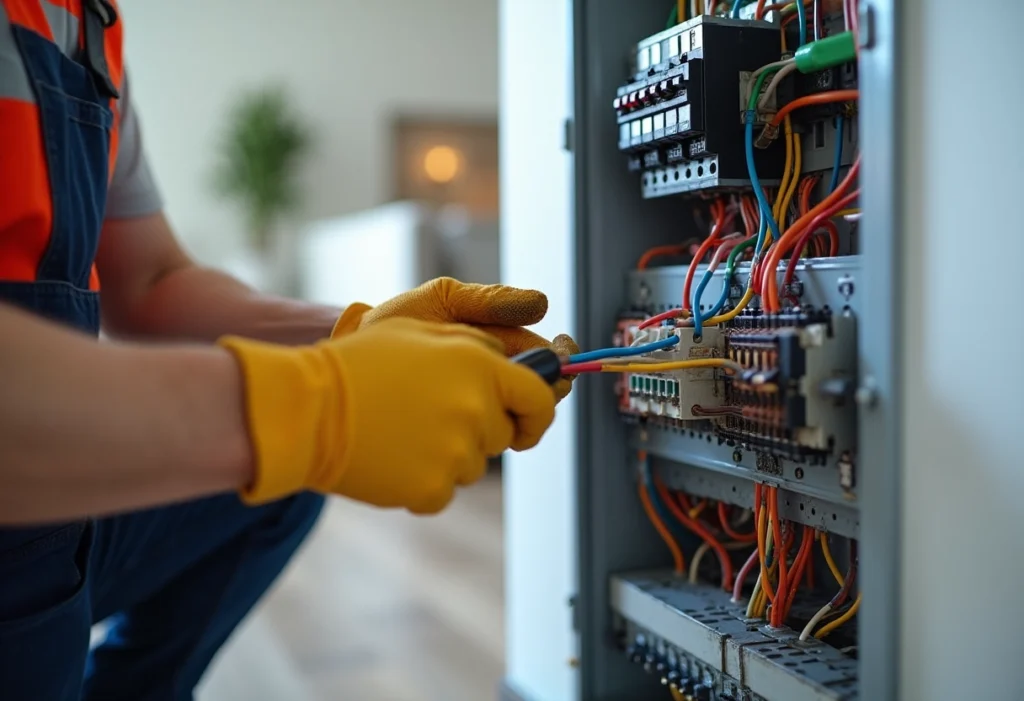

Disjoncteur général et tableau électrique
Le disjoncteur général, aussi appelé disjoncteur de branchement, est le gardien de votre installation électrique. Situé en amont du tableau électrique, il protège l'ensemble de l'installation contre les surintensités et les courts-circuits. Le tableau électrique, quant à lui, est le cerveau de votre réseau électrique domestique. Il regroupe l'ensemble des dispositifs de coupure et de commande des différents circuits de la maison.
Un tableau électrique bien conçu et correctement dimensionné est la clé d'une installation électrique sûre et efficace.
Différentiels et disjoncteurs divisionnaires
Les interrupteurs différentiels sont des dispositifs de sécurité essentiels qui protègent les personnes contre les risques d'électrocution. Ils détectent les fuites de courant et coupent l'alimentation en cas de défaut. Les disjoncteurs divisionnaires, quant à eux, protègent chaque circuit individuel contre les surcharges et les courts-circuits. Ensemble, ces composants forment une barrière de protection efficace contre les accidents électriques.
Mise à la terre et liaisons équipotentielles
Pour assurer une mise à la terre adéquate, la mise à la terre est un élément fondamental de la sécurité électrique. Elle permet d'évacuer les courants de fuite vers le sol, réduisant ainsi les risques d'électrocution. Les liaisons équipotentielles, quant à elles, connectent toutes les masses métalliques de l'habitation pour les maintenir au même potentiel électrique. Cette mesure est particulièrement importante dans les pièces d'eau comme la salle de bain ou la cuisine, où le risque d'électrocution est plus élevé.
Câblage normalisé selon NF C 15-100
Le câblage électrique doit respecter scrupuleusement la norme NF C 15-100, qui définit les règles d'installation électrique basse tension en France. Cette norme spécifie notamment les sections de câbles à utiliser en fonction de la puissance des circuits, les couleurs des conducteurs (phase, neutre, terre), et les méthodes de pose des câbles. Un câblage conforme à ces normes garantit la sécurité et la durabilité de votre installation électrique.
Dimensionnement et calcul des circuits
Le dimensionnement correct des circuits électriques est crucial pour garantir la sécurité et l'efficacité de votre installation. Cette étape nécessite une analyse précise des besoins énergétiques et une connaissance approfondie des normes en vigueur.
Bilan de puissance et section des conducteurs
Le bilan de puissance est la première étape du dimensionnement. Il consiste à évaluer la consommation électrique totale de votre habitation en tenant compte de tous les appareils susceptibles de fonctionner simultanément. Une fois ce bilan établi, vous pouvez déterminer la section des conducteurs nécessaire pour chaque circuit. La section doit être suffisante pour supporter la charge électrique sans surchauffe, tout en minimisant les pertes d'énergie.
Chute de tension admissible
La chute de tension est la différence entre la tension à l'origine du circuit et celle au point d'utilisation. Elle est inévitable mais doit être limitée pour garantir le bon fonctionnement des appareils. La norme NF C 15-100 fixe les limites de chute de tension admissibles : 3% pour l'éclairage et 5% pour les autres usages. Un calcul précis de la chute de tension permet de s'assurer que ces limites sont respectées sur l'ensemble de l'installation.
Facteur de simultanéité et de utilisation
Le facteur de simultanéité prend en compte le fait que tous les appareils d'une installation ne fonctionnent pas en même temps. Il permet de dimensionner l'installation de manière réaliste, sans surdimensionnement coûteux. Le facteur d'utilisation, quant à lui, tient compte du fait que certains appareils ne fonctionnent pas à pleine puissance en permanence. Ces facteurs sont essentiels pour optimiser le dimensionnement de votre installation électrique.
Logiciels de calcul électrique (caneco BT, elec calc)
Les logiciels de calcul électrique comme Caneco BT ou elec calc sont des outils précieux pour les professionnels. Ils permettent de réaliser rapidement et avec précision l'ensemble des calculs nécessaires au dimensionnement d'une installation électrique. Ces logiciels prennent en compte toutes les normes en vigueur et peuvent générer automatiquement des schémas électriques et des notes de calcul. Leur utilisation garantit un dimensionnement optimal et conforme aux réglementations.
Sécurité et normes des installations électriques
La sécurité est primordiale dans toute installation électrique. Les normes et réglementations en vigueur visent à garantir cette sécurité tout en assurant la performance et la fiabilité des installations.
Réglementation NF C 15-100 et amendements
La norme NF C 15-100 est la référence en matière d'installations électriques basse tension en France. Elle définit les règles de conception, de réalisation et de maintenance des installations électriques. Cette norme est régulièrement mise à jour pour tenir compte des évolutions technologiques et des nouveaux besoins en matière de sécurité. Il est crucial de se tenir informé des derniers amendements pour garantir la conformité de votre installation.
Protection contre les contacts directs et indirects
La protection contre les contacts directs vise à empêcher tout contact avec des parties sous tension. Elle se traduit par l'isolation des conducteurs, l'utilisation de barrières ou d'enveloppes, et la mise hors de portée des éléments électriques. La protection contre les contacts indirects, quant à elle, protège contre les risques liés à un défaut d'isolement. Elle repose principalement sur la mise à la terre des masses métalliques et l'utilisation de dispositifs différentiels.
La sécurité électrique n'est pas une option, c'est une nécessité absolue dans toute installation domestique.
Sélectivité des protections
La sélectivité des protections est un concept important dans la conception d'une installation électrique. Elle vise à s'assurer qu'en cas de défaut, seul le dispositif de protection le plus proche du défaut se déclenche, limitant ainsi la coupure de courant à la partie concernée. Une bonne sélectivité améliore la continuité de service et facilite la localisation des défauts.
Vérifications et contrôles obligatoires (consuel)
Les vérifications et contrôles sont essentiels pour garantir la conformité et la sécurité de votre installation électrique. Le Consuel (Comité National pour la Sécurité des Usagers de l'Électricité) est l'organisme officiel chargé de délivrer les attestations de conformité pour les nouvelles installations ou les rénovations importantes. Cette attestation est obligatoire pour obtenir le raccordement au réseau public d'électricité. Des contrôles périodiques sont également recommandés pour maintenir la sécurité de votre installation dans le temps.
Technologies émergentes pour les branchements intelligents
L'évolution rapide des technologies apporte de nouvelles solutions pour rendre les branchements domestiques plus intelligents et plus efficaces. Ces innovations ouvrent la voie à une gestion plus fine de l'énergie et à une meilleure intégration des énergies renouvelables.
Compteurs linky et gestion dynamique de l'énergie
Les compteurs Linky représentent une avancée majeure dans la gestion de l'énergie domestique. Ces compteurs intelligents permettent un suivi précis de la consommation en temps réel, facilitant ainsi une meilleure maîtrise de votre consommation électrique. Ils ouvrent également la voie à une tarification plus flexible et à une gestion dynamique de la charge, permettant d'optimiser la consommation en fonction des périodes tarifaires.
Intégration des énergies renouvelables (autoconsommation)
L'intégration des énergies renouvelables, notamment l'énergie solaire, dans les installations domestiques est de plus en plus courante. L'autoconsommation, qui consiste à consommer l'électricité que l'on produit soi-même, nécessite des adaptations spécifiques de l'installation électrique. Des systèmes de gestion intelligente permettent d'optimiser l'utilisation de l'énergie produite, en la stockant dans des batteries ou en la réinjectant dans le réseau.
Domotique et pilotage des charges
La domotique révolutionne la gestion de l'énergie dans les foyers. Les systèmes de pilotage intelligent permettent de contrôler et d'optimiser la consommation des différents appareils électriques. Vous pouvez par exemple programmer le fonctionnement de certains équipements en fonction des tarifs de l'électricité ou de la production d'énergie renouvelable. Ces technologies contribuent à réduire la facture énergétique tout en améliorant le confort.
Bornes de recharge pour véhicules électriques
L'essor des véhicules électriques entraîne de nouveaux besoins en matière d'installations électriques domestiques. L'installation d'une borne de recharge à domicile nécessite une adaptation spécifique de votre installation électrique. Ces bornes requièrent généralement un circuit dédié de forte puissance, souvent en triphasé, pour permettre une recharge rapide et efficace. L'intégration d'une borne de recharge doit être soigneusement planifiée, en tenant compte de la capacité de votre installation existante et des éventuelles mises à niveau nécessaires.
De plus, les bornes de recharge intelligentes peuvent communiquer avec le réseau électrique pour optimiser la recharge en fonction des périodes tarifaires avantageuses ou de la disponibilité d'énergie renouvelable. Cette intégration s'inscrit dans une démarche plus large de gestion intelligente de l'énergie domestique, contribuant à réduire l'impact environnemental et à optimiser les coûts liés à l'utilisation d'un véhicule électrique.
L'installation d'une borne de recharge pour véhicule électrique n'est pas qu'un simple ajout à votre installation électrique, c'est un pas vers une mobilité plus durable et une gestion énergétique plus intelligente de votre foyer.
En conclusion, les branchements de circuits domestiques sont en constante évolution, intégrant de nouvelles technologies pour répondre aux défis énergétiques actuels et futurs. De la conception initiale à l'intégration des dernières innovations, chaque aspect de l'installation électrique joue un rôle crucial dans la création d'un foyer sûr, efficace et adapté aux besoins modernes. Que vous soyez un propriétaire soucieux de l'efficacité énergétique ou un professionnel cherchant à rester à la pointe de la technologie, comprendre et maîtriser ces aspects est essentiel pour créer des installations électriques domestiques performantes et tournées vers l'avenir.
